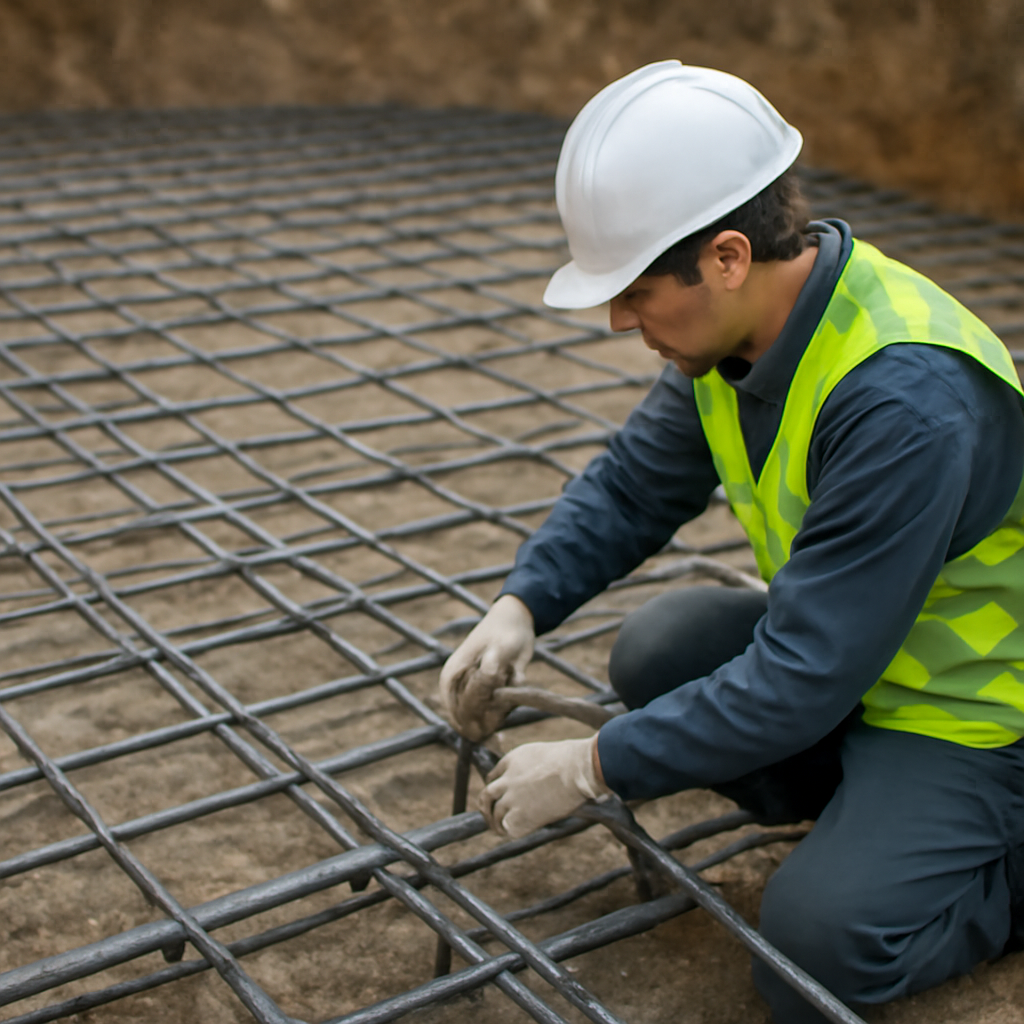

기초배근

기초배근이란 무엇인가

건축물의 기초는 상부 구조에서 전달되는 하중을 지반으로 분산하는 구조 부재입니다. 콘크리트는 압축력에는 강하지만 인장력과 균열 제어에는 상대적으로 취약하므로, 내부에 철근을 배치해 휨과 인장에 대응하도록 설계합니다. 이처럼 기초 내부에 철근을 배치하고 서로 연결하는 작업을 기초배근이라고 합니다.

기초배근은 철근을 단순히 많이 넣는 작업이 아닙니다. 기초의 형태, 하중 조건, 지반 상태, 철근의 직경과 간격, 정착 및 이음 길이, 콘크리트 피복두께가 설계 의도에 맞게 조합되어야 합니다. 배근 위치가 조금만 달라져도 유효 깊이와 하중 전달 경로가 달라질 수 있으므로 구조도면과 시방서, 현장 조건을 함께 확인해야 합니다.

중요: 실제 철근 직경·간격·정착 길이·이음 위치는 구조계산서와 승인된 구조도면을 우선해야 합니다. 일반적인 설명만으로 현장 배근을 변경해서는 안 됩니다.

기초배근이 필요한 이유

기초는 지반과 직접 접하는 부위이면서 건축물 전체의 하중을 받는 시작점입니다. 상부 기둥이나 벽에서 내려오는 집중하중, 토압과 수압, 지반의 부등침하, 온도 변화와 건조수축에 의한 변형이 기초에 영향을 줍니다. 철근은 이러한 작용으로 발생하는 균열을 제한하고, 콘크리트와 함께 휨·전단·인장에 저항하는 역할을 합니다.

• 하중 전달: 기둥과 벽의 하중을 기초 저면 전체로 분산해 지반에 전달합니다.
• 휨 저항: 기초 저면 또는 상부에 발생하는 인장응력에 대응합니다.
• 균열 제어: 건조수축, 온도 변화, 국부적인 변형으로 생기는 균열의 폭과 분포를 관리합니다.
• 일체성 확보: 기초와 기둥, 벽체의 주근 및 연결철근을 이어 구조체가 함께 거동하도록 합니다.
• 내구성 확보: 적절한 피복과 배근으로 철근의 부식 위험을 줄이고 콘크리트의 성능을 유지합니다.

특히 연약지반, 경사지, 지하수위가 높은 부지, 인접 건축물과 가까운 현장에서는 기초 형식과 배근을 단순한 경험만으로 결정하기 어렵습니다. 지반조사 결과와 구조설계를 바탕으로 검토해야 하며, 시공 중 예상하지 못한 지반 상태가 확인되면 설계자와 관계 기술자의 확인을 받아야 합니다.

기초의 종류에 따른 배근 특성

독립기초

독립기초는 한 개의 기둥을 하나의 기초판이 지지하는 형식입니다. 일반적으로 기초판 하부에 서로 직교하는 방향으로 주근을 배치하며, 기둥 주변에는 하중이 집중되므로 펀칭전단과 국부 휨을 검토합니다. 기둥 주근을 기초 내부에 충분히 정착하고, 기초 저면의 피복과 철근 위치가 설계대로 유지되는지 확인해야 합니다.

줄기초

줄기초는 내력벽이나 연속된 벽체를 따라 길게 설치하는 기초입니다. 길이 방향과 폭 방향 철근의 역할이 구분될 수 있으며, 벽체 하중과 지반 반력의 분포를 고려해 배치합니다. 모서리, 단차, 개구부 주변은 응력이 달라질 수 있어 보강근의 누락 여부를 별도로 점검합니다.

연속기초와 연결기초

인접한 기둥의 기초를 연결하거나 여러 기초를 하나의 부재처럼 거동시키는 형식입니다. 편심하중을 줄이고 기초의 상대 변위를 제어하기 위해 연결보 또는 연결부재를 설치할 수 있습니다. 이때 기초판 철근과 연결보 철근이 서로 간섭하지 않으면서 설계된 정착과 피복을 확보해야 합니다.

매트기초

건축물 하부를 넓은 철근콘크리트 판으로 연결하는 기초입니다. 기둥과 벽의 배치, 지반 반력, 개구부와 집수정, 지하 외벽의 접합 상태에 따라 상·하부 양방향 철근이 필요할 수 있습니다. 기둥이나 벽체 주변의 국부 보강, 가장자리 보강, 온도 및 수축에 대한 철근 배치가 중요합니다.

말뚝기초와 파일캡

말뚝으로 지지력을 확보하고 그 위에 파일캡을 설치하는 형식입니다. 파일캡은 말뚝에서 전달되는 반력과 상부 기둥 하중을 연결해야 하므로 하부 주근, 상부 보강근, 전단 보강과 정착 상태를 함께 검토합니다. 말뚝 머리의 위치와 절단 상태가 설계와 다르면 철근 배치에도 영향을 주므로 시공 전 측량 기록을 확인합니다.

철근 배치에서 확인할 핵심 요소

기초배근의 품질은 철근의 수량보다 위치와 연결 상태에서 크게 좌우됩니다. 도면의 철근 표기에는 직경, 간격, 길이, 개수, 층별 위치, 갈고리나 정착 방식이 포함되므로 기호를 임의로 해석하지 않아야 합니다.

피복두께는 철근을 콘크리트와 외부 환경으로부터 보호하는 동시에 설계상 유효 깊이를 결정합니다. 바닥에 철근을 직접 놓거나 깨진 벽돌을 받침으로 사용하는 방식은 위치 안정성과 내구성에 문제가 생길 수 있습니다. 승인된 재질과 규격의 스페이서, 체어, 고임재를 사용하고, 콘크리트 타설 중 철근이 밀리지 않도록 결속 상태를 확인해야 합니다.

기초배근 진행 절차

1. 도면 및 현장 조건 검토: 구조도면, 철근 상세도, 시방서, 기초 평면도와 단면도를 대조합니다. 기초 크기, 레벨, 기둥 및 벽체 중심선, 매입물 위치를 확인하고 지반 상태가 설계 조건과 같은지 살핍니다.
2. 먹매김과 기준점 설정: 건축 기준선과 구조 기준선을 현장에 표시합니다. 기초 중심선이 어긋나면 기둥 위치와 편심이 연쇄적으로 변하므로 측량 장비 또는 검증된 측정 방법으로 교차 확인합니다.
3. 바닥 및 거푸집 준비: 버림콘크리트나 지정된 바탕을 정리하고 물 고임, 흙의 유실, 거푸집 변형 여부를 확인합니다. 기초 저면의 높이와 평탄도가 확보되어야 철근 피복과 전체 레벨을 관리하기 쉽습니다.
4. 철근 반입 및 검수: 철근의 규격, 제조 표시, 수량, 변형과 심한 녹 발생 여부를 확인합니다. 현장에 반입된 철근은 바닥에 직접 닿지 않도록 받침 위에 보관하고, 종류별로 구분해 오사용을 방지합니다.
5. 하부 철근 조립: 주근과 배력근을 도면 순서에 따라 배치하고 철근 간격을 측정합니다. 겹침 이음이 필요한 경우 이음 위치가 한곳에 몰리지 않도록 설계 지침을 따르며, 철근이 처지지 않게 고임재를 적정 간격으로 설치합니다.
6. 상부 철근과 보강근 설치: 매트기초나 두꺼운 기초의 경우 상부 철근을 체어와 결속선으로 안정적으로 지지합니다. 기둥 주변, 벽체 하부, 단차, 개구부, 가장자리에는 상세도에 표시된 추가 철근을 빠짐없이 설치합니다.
7. 기둥·벽체 연결 확인: 기둥 주근과 벽체 수직근의 위치, 정착, 수직도, 보강근을 확인합니다. 연결철근을 임의로 절단하거나 기초 상단에서 끝내지 말고, 접합부 상세에 따라 연속성을 확보합니다.
8. 타설 전 검사: 철근 직경과 간격, 피복, 레벨, 정착 및 이음, 매입물 간섭, 거푸집 치수와 청소 상태를 기록으로 남깁니다. 검측이 끝나기 전에 콘크리트를 타설하면 수정 비용과 공정 지연이 커질 수 있습니다.
9. 콘크리트 타설 및 마감: 타설 중 철근과 거푸집이 움직이지 않는지 관찰하고, 진동 다짐으로 공극과 재료분리를 줄입니다. 진동기를 철근에 과도하게 걸거나 한 지점에 오래 사용하면 배근 위치가 변할 수 있으므로 작업 방법을 관리합니다.
10. 양생 및 후속 확인: 콘크리트가 급격히 건조하거나 얼지 않도록 현장 조건에 맞는 양생을 시행합니다. 거푸집 해체 후에는 균열, 벌집, 철근 노출, 치수와 레벨을 점검하고 이상이 있으면 임의 보수 전에 원인과 보수 방법을 검토합니다.

설계와 시공에서 선택 기준

기초 형식과 철근 상세는 건물 규모만으로 결정되지 않습니다. 건축물의 하중과 구조 형식, 지반의 허용지지력과 침하 특성, 지하수와 토압, 인접 구조물, 시공 장비와 공정, 내구성 환경을 종합적으로 고려해야 합니다. 같은 크기의 기초라도 하중의 크기와 편심, 기둥 간격, 지반 조건에 따라 철근 배치가 달라질 수 있습니다.

구조적 기준

휨, 전단, 펀칭전단, 정착, 이음, 균열 제어를 검토하고 철근이 하중 전달 경로에 맞는 위치에 있도록 합니다.

시공성 기준

철근이 지나치게 밀집하면 콘크리트가 충전되지 않거나 진동 다짐이 어려워질 수 있습니다. 철근 간격과 매입물 간섭을 사전에 조정하되, 구조적 요구를 임의로 완화하지 않습니다.

내구성 기준

토양, 물, 염분, 화학적 환경, 동결 가능성 등에 따라 피복과 콘크리트 품질 관리가 달라질 수 있습니다. 노출 조건은 설계자와 관련 기준을 통해 확인합니다.

현장 조건 기준

굴착면 붕괴, 지하수 유입, 우천, 공정 간섭이 예상되면 배수와 안전 계획을 먼저 마련합니다. 현장 조건이 도면의 가정과 다르면 변경 사항을 기록하고 승인 절차를 거쳐야 합니다.

비용과 공사 기간은 철근량 자체뿐 아니라 기초 형식, 굴착 깊이, 지하수 처리, 거푸집 방식, 철근 가공 난이도, 운반 및 양중 장비, 콘크리트 타설 횟수, 검측과 양생 조건에 따라 달라집니다. 철근을 줄이는 방식만으로 비용을 낮추려 하면 안전성과 내구성을 해칠 수 있으므로, 설계 단계에서 시공성을 함께 검토하는 것이 합리적입니다.

문제 예방과 품질 관리

자주 발생하는 문제

• 철근 간격을 눈대중으로 배치해 일부 구간이 설계값보다 넓어지는 경우
• 고임재가 부족해 하부 철근이 바닥으로 처지거나 타설 중 이동하는 경우
• 기둥 주근의 위치가 중심선에서 벗어나 기초와 기둥의 편심이 생기는 경우
• 철근 이음이 같은 구간에 집중되거나 필요한 정착 길이가 확보되지 않는 경우
• 배관과 앵커 설치 과정에서 철근을 절단하거나 구부려 배근 연속성이 끊기는 경우
• 콘크리트 타설 전에 흙, 물, 철선 조각이 기초 내부에 남아 부착과 충전에 영향을 주는 경우
• 타설 중 펌프 호스나 작업자의 이동으로 상부 철근과 체어가 변형되는 경우

예방 관리 방법

검측은 타설 직전에 한 번만 하는 것보다 공정별로 나누어 진행하는 편이 효과적입니다. 철근 반입 단계에서는 규격과 상태를 확인하고, 조립 단계에서는 간격과 결속을 확인하며, 타설 전에는 피복·레벨·정착·매입물 간섭을 종합 점검합니다. 주요 치수는 측정값과 사진으로 기록하되, 사진만으로 판단하기 어려운 피복과 레벨은 직접 측정한 기록을 남기는 것이 좋습니다.

현장에서 철근이 배관과 충돌하면 임의로 절단하거나 현장 작업자의 판단으로 위치를 바꾸지 않아야 합니다. 우선 충돌 위치와 원인을 표시하고, 구조도면 및 설비도면을 함께 검토한 뒤 책임 기술자의 승인을 받아 조정합니다. 이미 콘크리트를 타설한 뒤 발견된 문제는 철거, 보강, 재시공 등 영향이 커질 수 있으므로 사전 조정이 가장 중요합니다.

현장 체크리스트

• 승인된 최신 구조도면과 철근 상세도를 사용하고 있는가
• 기초의 위치, 크기, 높이, 중심선과 단차가 측량 결과와 일치하는가
• 철근 직경, 개수, 간격, 배치 방향이 도면과 일치하는가
• 상·하부 철근과 보강근, 가장자리 철근, 기둥·벽체 연결근이 모두 설치되었는가
• 정착 길이, 갈고리, 이음 위치와 길이가 상세 기준에 맞는가
• 철근이 승인된 스페이서와 체어로 지지되고 결속 상태가 안정적인가
• 피복두께와 철근 레벨을 구간별로 측정했는가
• 배관, 전기 매입물, 앵커, 접지 시설과 철근이 간섭하지 않는가
• 기초 내부의 흙, 물, 폐기물, 녹 조각을 제거했는가
• 거푸집의 치수, 수직도, 누수 가능성, 콘크리트 타설 동선이 적절한가
• 검측 결과와 변경 사항을 도면, 사진, 측정 기록으로 남겼는가
• 타설 중 배근 변형을 감시할 담당자와 보수 방법이 정해져 있는가

관리와 유지 점검

기초는 완공 후 외부에서 직접 확인하기 어려워 시공 단계의 기록이 특히 중요합니다. 철근 검측 기록, 콘크리트 시험 및 타설 기록, 양생 조건, 변경 승인 자료, 매입물 위치를 준공 자료로 보관하면 향후 균열이나 누수 원인을 조사할 때 도움이 됩니다.

사용 중 기초 주변의 지속적인 지반 침하, 벽체와 바닥의 반복적인 균열, 문이나 창호의 급격한 뒤틀림, 지하수 유입, 기초 인접부의 공동이나 세굴이 확인되면 원인을 단정하지 말고 상태를 기록해야 합니다. 균열의 위치·폭·길이와 발생 시점, 강우나 굴착 공사와의 관계를 정리한 후 구조 분야의 공인 전문가에게 점검을 의뢰하는 것이 안전합니다. 임의로 균열을 메우거나 기초 주변을 굴착하면 원인 파악이 어려워지고 상태가 악화될 수 있습니다.
